بردهای DSE8610 , DSE8620

در این بخش میخواهیم به دور برد کاربردی شرکت دیپ سی یعنی DSE8610 ,DSE8620 بپردازیم همانطور که میدانیم هر سری از برد های دیپ سی برای کاربرد خاصی دسته بندی شده اند و دارای پیشوند و پسوند ها تعریف شده ای هستند سری 86 از برد های دیپ مختص سنکرون کردن میباشند که در ادامه ویژگی ها و مشخصات هر یک را شرح خواهیم داد.

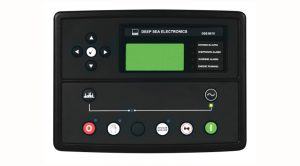

برد دیپ سی DSE 8610 :

این برد نمونه ارتقا یافته رله سنکرون دیپ سی می باشد این برد در دو مدل قدیمی و جدید در بازار موجود می باشد که مدل قدیمی آن  DSE 8610 و نمونه جدید تر آن  DSE 8610M2  می باشد .برد های دیپ سی به دلیل استقاده از تکنولوژی PLC  در مقایسه با سایر برند ها ی برد کنترل که از تکنولوژی های میکروپروسسوری استفاده میکنند از قابلیت اطمینان و سرعت بیشتری برخوردار است .

مشخصات برد DSE8610 :

ابعاد برد:

140 mm x 113 mm x 43 mm

ابعاد برش محل پنل روی تابلو :

118 mm x 92 mm

ورودی قابل تنظیم 11 عدد خروجی قابل تنظیم 8 عدد

قابلیت شبکه کردن تا 32 دستگاه با یکدیگر (32 عدد برد دیپسی 8610 میتواند اطلاعات خود را در زمینه سنکرون کردن با یکدیگر اشتراک بذارند برا یحث های لود شیرینگ و وار شیرینگ موتور ها )

قابلیت کنترل از راه دور توسط پروتکل های RS232 ,RS485 , ethernet

قابلیت کنترل مستقیم گاورنر و AVR

قابلیت لود شیرینگ  KW SHARING  و وار شیرینگ VAR SHARING

قابلیت ذخیره 250 مورد log قابل تعریف

قابلیت مدیریت بار ,کنترل بار

قابلیت مانیتور پارمتر های بار از قبیل KW ,KVAR ,REVERS LOAD ,KV h ,KW h

نمایش کلیه کمیت های مکانیکال موتور دیزل مانند دمای آب ، فشار روغن و…..

قابلیت حفاظت اضافه بار به روش های توانی و جریانی

قابلیت انتقال اطلاعات ذخیر شده log به حافظه جانبی از طریق usb

قابلیت اتصال به برنامه مخصوص dse جهت برنامه ریزی پارامتر ها

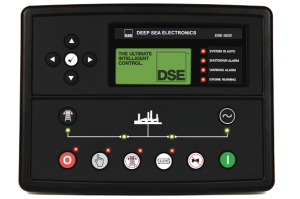

برد دیپ سی 8620 :

برد های DSE8620 برای سنکرون کردن ژنراتور با برق شهر یا شبکه مورد استفاده قرار میگیرد و از این جهت از نظر عملکرد در زمینه LOAD SHRIANG , VAR SHARING  و حفاظت ها تفاوت هایی با برد کنترل دیپسی 8610 که برای سنکرن دو یا چند ژنراتور با یکدیگر مورد استفاده قرار میگرفت دارد .

ابعاد برد دیپسی DSE8620:

۴۲*۱۸۱*۲۴۰ میلیمتر و یا ۱٫۶*۶٫۸*۹٫۴ اینچ

ابعاد پانل نمایشگر رله کنترلی DSE8620 دیپسی برابر با ۱۶۰*۲۲۰ میلیمتر و یا ۶٫۳*۸٫۷ اینچ

وزن برد سنکرون پارالل ۸۶۲۰ برابر با ۸۸ گرم است.

امکانات دیپسی DSE8620:

صدور فرمان پارالل و سنکرون کردن به صورت کاملا اتوماتیک برق خروجی ژنراتور با برق شهر

تقسیم بار بین ژنراتور و برق شهر ، از ۰% الی ۱۰۰% تامین بار مصرفی

مانیتور کلیه پارامتر های مکانیکی  موتور مانند دمای آب ، فشار روغن و…..

مانیتور  کلیه پارامتر های الکتریکی  ژنراتور مانند فرکانس ، سطح ولتاژ ، KVA ، KVAR  ،KW

آنالیز و کنترل دقیق تمامی پارامترهای دیزل ژنراتور و حفاظت آن ها در دو سطح ۱- اعلام آلارم و هشدار ۲- TRIP یا خاموش کردن دستگاه

یکی دیگر از مزیت های ویژه کنترلر دیپسی DSE8620  دارا بودن یک صفحه LCD است که توانی کار درهوای بسیار گرم با دمای ۷۵+ و هوای بسیار سرد با دمای ۳۰- در جه سیلیسوس را دارا می باشد.

امکان ثبت 250 خطا ,اخطار یا رخداد و یا به اصطلاح LOG  در حافظه خود

دارای پروتکل های  ارتباطی USB – RS232 – مود باس LAN – CAN BUS – R485  .

برد سنکرون DSE8620  دارای IP65  یعنی در مقابل نفوذ آب و گرد  و غبار مقاوم است .

LOAD SHRING , VAR SHARING

دارای تکنولوژی PLC

سرعت و قابلیت اطمینان بالا

برد دیپسی DSE8620 قابلیت تحمل رطوبت ۱۰۰% را دارد.
