برد های کنترل ژنراتور

در گذشته موتور های برق یا به عبارتی دیزل ژنراتور ها و ژنراتور های گاز سوز به دلیل اینکه صنعت الکترونیک و plc رشد چندانی نداشتند، دارای کنترلر های اتوماتیک نبودن و صرفا به نمایش فشار روغن و دمای آب  اکتفا میکردن و توسط یک گیج که بر روی پنلی کوچکی نصب بود و یک سوئیچ که صرفا وظیفه استارت را برعهده داشت، عملیات موتور را مدیریت میکردن .اما امروزه با گسترش و توسعه برد های کنترل تمام عملکرد های موتور میتواند توسط این برد ها تحت نظر قرار گیرد و فرمان های لازم نیز توسط این برد ها صادر شود .برد های کنترل انواع مختلفی دارند که در ادامه تشریح خواهند شد .

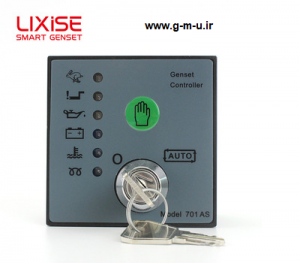

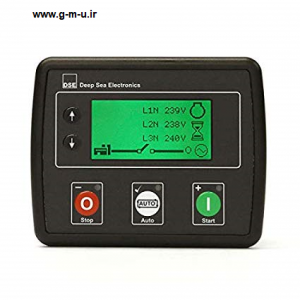

برد استارت اتوماتیک ,برد منوال

این نوع برد ها وظیفه حفاظت موتور و استپ و استارت موتور را به عهده دارند این برد ها قابلیت حفاظت فشار روغن ,دمای آب و سایر حفاظت های قابل تعریف را دارا می باشند که درادامه قابلیت های یکی از برد های اتوماتیک استارت دیپ سی را معرفی خواهیم کرد .

این برد قابلیت خواند جریان خروجی ژنراتور

ولتاژ ژنراتور

خواندن فشار روغن و دمای آب

قطع و وصل سلونید سوخت یا شیر برقی گاز

قابلیت کار بر روی ژنراتور های دیزلی و گاز سوز

استارت اتوماتیک موتور

زمان بندی روز های روشن شدن اتوماتیک موتور

حفاظت تمام پارامتر های الکتریکی ژنراتور اعم از حفاظت های ولتاژی , جریانی و فرکانسی

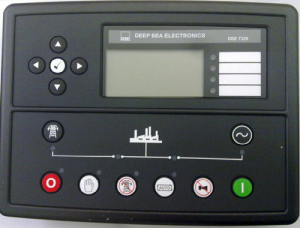

برد amf , امرجنسی یا اضطراری, چنج آور:

این برد ها علاوه بر این که قابلیت های یک برد  AUTO START  را دارد قابلیت روشن کردن اتوماتیک ژنراتور را دارا می باشند میتوانند مصرف کننده را از برق شهری جدا و به برق ژنراتور متصل نمایند .در ادامه میخواهیم مشخصات یک برد امرجنسی یا چنج آور شرکت دیپسی را شرح دهیم .

قابلیت قطع و وصل کردن کنتاکتور برق شهر و ژنراتور

قابلیت خواندن جریان ژنراتور

خفاظت پارامتر های الکتریکی ژنراتور

مانتیتور پارامتر های الکتریکی برق شهر

قابلیت تعریف زمان بندی های کاری ژنراتور

فابلیت کنترل شیر های سوخت , برق جرقه زن و….

قابلیت تعریف خطا ها به صورت نرم افزاری

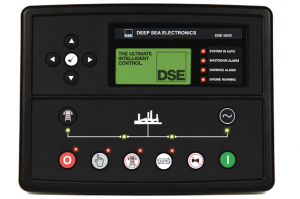

برد های سنکرون دو یا چند ژنراتور با یکدیگر و با برق شبکه :

برد های سنکرون میتوان گفت در دسته بندی برد های کنترل ژنراتور پیچیده ترین نوع برد ها می باشد این نوع برد ها توابع و عملگر های زیاد دارند که علاوه بر قابلیت دو نوع برد قبلی قابلیت های لود شیرینگ (load sharing),وار شیرینگ (var sharing)  , سنجش شرایط سنکرونایزینگ و حفاظت های حالت سنکرون را دارا می باشند .

• مشخصات برد های سنکرون دیزل ژنراتور:

• کارکرد موازی با ۳۲ دیزل ژنراتور
• تقسیم بار اکتیو و راکتیو(load sharing – var sharing)
• کنترل ضریب قدرت  و ولتاژ خروجی  از طریق رگولاتور ولتاژ(avr)
• اندازه گیری و حفاظت پارامترهای  الکتریکی و مکانیکی
• حفاظت اتصال کوتاه ژنراتور و برگشت توان (Reverse Power
• پشتیبانی از موتورهای دارای  واحد کنترل موتور  ECU یا ECM
• بهینه سازی ساعت و توالی کارکرد دیزل ژنراتورها
• مدیریت و کنترل  بار یا توان خروجی
• PLCداخلی جهت برنامه ریزی منطق عملکردی مورد نیاز
• امکانات مونیتورینگ جهت اتصال به برد ها دیگر یا HMI

چرا باید ژنراتور ها را با یکدیگر یا برق شبکه موازی کنیم ؟

• ژنراتور ها از لحاظ قدرت خروجی محدودیت هایی دارند و ساخت ژنراتور های بالاتر از ۴ مگاوات معایبی نیز از لحاظ بحث های تعمیراتی ایجاد خواهد کرد که مصرف کننده ها و کارشناسان ترجیح میدهند برای رسیدن به ظرفیت تولید بیشتر یا به عبارتی تغذیه بار های بزرگتر دو یا چند ژنراتور را با یدیگر موازی یا سنکرون کنند.
• هنگامی شما از دو یا چند ژنراتور استفاده میکنید قابلیت اطمینان شما افزایش می یابد زیرا که در صورت خرابی یک ژنراتور کل تولید شما قطع نخواهد شد .
• عملكرد چندين ژنراتور بصورت موازي اين اجازه را مي دهد كه يك يا چند ژنراتور كوچكتر به گونه ای کار  كنند که نزديك به بار كامل باشند و بدين ترتيب بازدهي بيشتري خواهند داشت .
• استفاده از چند ژنراتور این امکان را ایجاد میکند که برای بحث های تعمیراتی ژنراتور ها را به ترییب از مدار خارج کرد تا هزینه هایی که خاموش کردن یک ژنراتور بزرگ تحمیل خواهد کرد کاهش پیدا کند و دوما زمان بازگشت ژنراتور کوچگ به مدار سریع تر اتفاق بیوفتد .
• در صورتی که ژنراتور ها مشابه یکدیگر باشند این مزیت وجود دارد که یک نوع قطعات یدکی میتوان برای تمام ژنراتور ها تامین کرد و در این صورت ژنراتور ها مشکل قطعات یدکی نخواهند داشت و در صورتی که دو ژنراتور همزمان به مشکل بر بخورد میتوان با قطعات یک ژنراتور در صورتی که قطعات یدکی در دسترسی نباشید ژنراتور دوم را وارد مدار کرد .

شرایط سنکرن کردن دو یا چند ژنراتور با یکدیگر یا ژنراتور با برق شبکه

1. ولتاژ RMS ژنراتور ها یا ژنراتور با شبکه یکسان باشد .
2. توالی فاز ها یکسان باشد به عبارتی دیگر در صورت تست توسط توالی سنج فازهای نظیر به نظیر در صورت اتصال به توالی سنج هر دو باید راست گرد را نشان دهند .
3. اختلاف فاز فاز های ژنراتور ها با یکدیگر یا ژنراتور با شبکه نزدیک به صفر باشد .
4. اختلاف فرکانس ژنراتور ها با یکدیگر یا ژنراتور با شبکه نزدیک به صفر باشد .البته به جهت جلوگیری از برگشت توان بهتر است در صورت موازی کردن ژنراتور با برق شبکه فرکانس ژنراتور در حد ۰٫۱ هرتز از شبکه بیشتر باشد .
