avr sx460 , AS440
sx460 یک برد کنترل ولتاژ نیم موج تریستوری است که برای ژنراتور های ا کسایتری مورد استفاده قرار میگیرد .
ادامه مطلب
Avr که مخفف AUTOMATIC VLTAGE REGULATOR می باشد دارای قابلیت هایی جهت حفاظت تحریک و خود برد می باشد که از آن جمله میتوان به قابلیت UNDER SPEED می باشد همانطور که میدانیم با پایین آمدن سرعت موتور ,ولتاژ خروجی ژنراتور پایین می آید و برد کنترل طبق وظیفه خود ولتاژ تحریک را بالا میبرد تا کاهش سرعت را جبران کند آما برای حفاظت از این برد باید حد مشخصی از سرعت را به عنوان آستانه قطع تحریک برای برد وجود داشته باشد که پایین آمدن دور از حد مشخص باعث قطع تحریک شود .این مشخصه و فابلیت از طریق پتاسیومتر HZ (UFRO)روی برد SX460 تنظیم میشود .

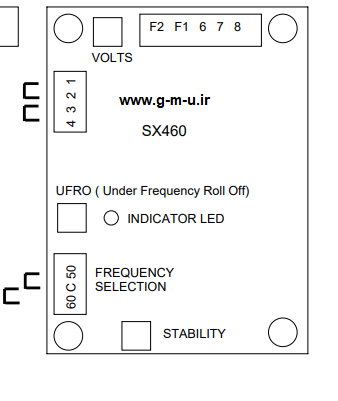

همانطور که در دیاگرام مشخص است روی برد جامپر هایی است که میتوان از طریق آن 50 هرتز یا 60 هرتز بودن ژنراتور را مشخص کرد .همچنین پایه های 1 و2 برای اتصال رئوستا یا پتاسیومتر برای کنترل از راه دور ولتاژ و پایه های 3 و 4 برای انتخاب سطح ولتاژ 110 ولت برای تعذیه برد مورد استفاده قرار میگیرد .
همانطور که مشخص است روی برد پتاسیومتر هایی وجود دارد که از طریق آن میتوان پایداری ولتاژ خروجی ژنراتور را تنظیم کرد .
طبق پایه هایی که در تصویر بالا مشخص شده پایه های F1 و F2 برای اتصال به سیم پیچ تحریک مورد استفاده قرار میگیرد و پایه های 7 و 8 هم برای اتصال ولتاژ تعذیه یا ورودی برد مورد استفاده قرار میگیرد که به یکی از فازهای ژنراتور به همراه نول ژنراتور به ان متصل میشود .
مشخصات کارکرد برد sx460 :
تعذیه >
ولتاژ ورودی قابل انتخاب از 95 تا 132 ولت متناوب یا 190-264 ولت متناوب
فرکانس 50 یا 60 هرتزپ
تکفاز
خروجی :
تا 90 ولت دی سی یا مستقیم با 4 آمپر پیوسته یا 6 آمپر به صورت لحظه ای تا 10 ثانیه
مقاومت سیم پیچ تحریک 15 اهم
قابلیت تنظیم
مثبت منفی یک درصد
قابلیت تنظبم از راه دور :
مثبت منفی 10 درصد با مقاومت 1 کیلو اهمی
ولتاژ رگولاتور AS440 :

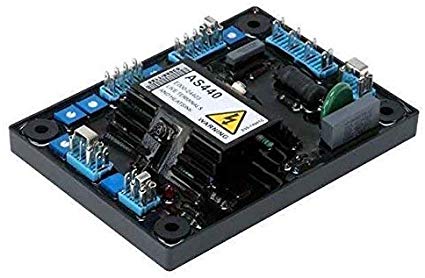

ولتاژ رگولاتور sx460 به دلیل اینکه فابلیت سنکرون ندارد نمیتوان در مواردی که ژنراتور به صورت موازی با ژنراتور های دیگر یا موازی با شبکه است مورد استفاده قرار گیرد به همین دلیل در این مواقع از avr های AS440 استفاده میشود این AVR برای ژنراتور های 20 تا 700 کاوا مناسب می باشند و متوانند مورد استفاده قرار گیرند .
سنسینگ AVR AS440 به صورت دوفاز می باشد در نتیحه برای ژنراتور های اکسایتری مناسب است .حداکثر ولتاژ خروجی AVR AS440 مقدار 82 ولت در 4 آمپر پیسوسته و تا 7.5 آمپر به صورت لحظه ای می باشد .
AVR های SX460 و AS440 متداول ترین نوع AVR های مورد استفاده در ژنراتورهای استمفورد انگلیس می باشد .
